【ふりかえり】CyberAgent Graphics Academy に参加しました

はじめに
アカデミーの流れ
アカデミー開始以前
講義について
講義の流れ
最終課題デモ
懇親会 (2回)
井戸端
制作物発表会 (最終課題)
- 作品
アカデミーで得たもの
アカデミーを終えてみて
CyberAgentさんについて

はじめに

CyberAgentさんが主催する、Graphic Academy に参加させていただきました。

www.cyberagent.co.jp

今回は、ふりかえりの記事を書きたいと思います。

アカデミーの流れ

アカデミーの流れをざっくりまとめると、以下のような流れでした。

書類選考
面接
講義 (2022/02/05 ~ 2022/04/09)
制作物発表会 (2022/4/23)

アカデミー開始以前

書類選考 (2021年12月)

Googleフォーム上で質問に回答し、応募を行います。

質問の内容は以下のようなものでした

アカデミーを受講したいと思った理由
CyberAgentへの興味
印象に残っている開発経験
使用したことのあるフレームワークや開発言語
アピールポイント
学歴

グラフィックスを学ぶ下地があるかどうかを判断されたのではないかと思います。

アカデミーのDay1では、カメラ変換周りの話や、行列演算まわりの講義があり、
多少の数学の知識が必要になりました。

面接 (1月)

書類選考を通過すると、次は面接があります。
面接の日程は希望を出すことができる形になっていました (Googleカレンダー上で選ぶ形でした)
面接では、アカデミーの趣旨をCAの方が解説してくれました
自分からは、グラフィックスを体系的に学びたいという意思や、グラフィックスエンジニアとしてのキャリアに興味がある、などといった話をしました。(プロセカを遊んでいるという話もしました)
ミスマッチを防ぐ場として、面接を行っているとの話でした

余談 : 面接の場にはCAの矢野春樹さん(@harumak_11)がおられたので緊張しました。 LIGHT11にはいつもお世話になってます。

選考通過 (1月末)

1月末あたりに、選考結果はメールで届き、Graphics AcademyのSlackに招待されました。
これ以降は、Slack上でCyberAgentの運営の方々や、ほかの受講生の方々とやり取りをしていくことになります。
受講生は、私を含めて20名いました。（技術的につよつよな方々が集まっている印象でした）

グラフィックスに興味がある人が20人も集まるなんて、すごい！

教材が届く (2月)

グラフィックスアカデミーの講義資料(紙の冊子)
コンピューターグラフィックス (紙の書籍)
HLSLの魔導書

講義について

Zoom上で講義があり、グラフィックスに関わるあらゆることを叩き込まれます
講師の方は、Unityの石井勇一さん(@z_zabaglione)でした
内容の一例
- グラフィックスの理論寄りの話
  - 画像フォーマットの話
  - カメラ座標変換や、行列演算まわりの話
  - NPRやPBRの話
  - 影の描画の仕組み
  - ライティングなど
- NPRシェーダーやPBRシェーダーの作成
- 複数Passによるシェーダー(.shader)の実装
- ポストプロセスの話
  など

NRPシェーダーに関しては、記事にまとめてみました。
【Unity ShaderLab】NPRなライティングを実装してみる

講義の流れ

毎週土曜日、朝の10:00から夜の19:00までZoom上で講義があります
- 受講生20名がZoom上に集まり、講師(石井さん)の講義を受けます。
  　- 1時間ごとに10分くらいの休憩がありました。
- 13:00から14:00までお昼休み
- 石井さんの講義があるのは 10:00 ~ 16:00あたりで、残りの時間は課題のレポート作成に時間を使う感じでした。
毎週課題があり、次の講義までに提出する必要があります
- 課題の形式はレポート形式で、自由なフォーマットで書くことができました。

受講生の方々の熱意が高く、欠席者はいませんでした (体調不良で欠席する人が1, 2名いた程度でした)

最終課題デモ

アカデミーの最終日には、制作物を発表するという最終課題があります。
Day5 のタイミングで、CAの方々が最終課題の一例(デモ)を見せてくれました。
- 株式会社Colorful Palette の山口智也さん ( @togucchi )
- 株式会社グレンジの山上翔さん

山口さんの作品はニーアっぽい雰囲気の作品で、山上さんの作品はトゥーン系の表現でした。

使われていたテクニックの一例
- Deferredレンダリング
- G-Buffer(深度や法線)を利用した、アウトライン抽出
- グラデーションフォグ
- 距離・高さに依存するカスタムフォグ
- Cook-Torranceのスペキュラモデルを利用した金属表現
- Jump Floodを利用したアウトライン
- 色と場所を指定できるBloom (スキンブルーム)
などなど

山口さんはプロセカに関わっているということもあり、アーティストでも使いやすいようなカスタムエフェクトを作っているのが印象的でした。
参考 : 『プロセカ』の世界観はUnityシェーダで表現空気感、柔らかさ、奥行きを作る4つのポストエフェクト - ログミーTech

懇親会 (2回)

CAの方々とZoom上で情報交換する機会がありました
懇親会では nonpi の食事をふるまってくれました (費用はCyberAgentさんが全部持ってくれるという事で、太っ腹です)
こちらの質問にはどんなことでも答えてくれる感じでした。
- Cyber Agentという組織について
- グラフィックスエンジニアの業務について
- グラフィックスエンジニアのキャリアについて
Cyber Agentの方が場を取り仕切ってくれたので、気持ちよく時間をすごせました。

井戸端

受講生(希望者)が毎週木曜日・日曜日の22:00～23:00にあつまり、課題のわからないところを教えあうという取り組み(井戸端)がありました。
井戸端は受講生の一人(丸山純さん) のアイデアから始まった取り組みになります。

制作物発表会 (最終課題)

受講生の方々が、絵作りをテーマにして作品発表を行いました。
テーマはさまざまでした。

キャラクター表現をテーマにした作品
SFをテーマにした作品
ブラウン管シェーダー
水槽をテーマにした作品
ハッチングを利用した手描き調の表現
草原をテーマにした作品
雪原をテーマにした作品
光の使い方にこだわったライブステージ
ニーアっぽい絵作り
海をテーマにした作品
アメコミをテーマにした作品
などなど

人によって目指す方向性が違うのが面白かったです。
- 汎用性を意識している方
- パフォーマンスを意識した方
- 技術的な興味関心が高い方
- ルックをリッチにすることを意識した方

作品

私は「リアル調と手描き調の両立」をテーマにした作品を制作しました。

ポストエフェクトで手書きっぽい感じに加工しています。

アセットは、CyberAgentゲーム事業部から提供いただいた素材をお借りしています。
(BLADE XLORD のアセットになります)

制作の流れは以下のような感じです。
- 火山のアセットを並べて、URP PostProcessingで加工
- 陽炎エフェクトを作成し、高熱を表現
- 地面マテリアルを調整し、キャラクターを目立たせる
- 距離・高さに依存するフォグの作成
- 深度に応じて彩度を落とすエフェクトの作成
- 近景を赤・遠景を青に寄せる (色彩遠近法)
- 深度を利用したアウトライン描画キャラだけを専用テクスチャに描画した後、アウトライン抽出
- Sobelフィルタで水彩画調に加工

作品をOSSとして公開している方もいました。(yunodaさん)

Unityで使えるブラウン管シェーダーをオープンソースとして公開しました。
CyberAgentさんが主催するGraphicsAcademyの最終制作物です。詳しい実装については、後日ブログにまとめようと思います。
※VRChatは未対応です、ごめんね。#Unity #CyberAgent #hlsl #gamedev https://t.co/FrFtgGmlvu
— yunoda＠Blender/Unity/Roblox (@yunoda_3DCG) 2022年4月23日

アカデミーで得たもの

グラフィックスの根幹にあるものへの理解が深まった

カメラ変換周り・ノーマルマッピング・影の描画・ライティングあたりの話は理解が浅かったのでとても勉強になりました
グラフィックスに関する疑問をSlackで投げると、講師やCAの運営の方々がすぐに回答してくれたのも良かったです。
課題の中には、カメラのビューボリュームの投影を可視化するという課題があり、カメラ変換のイメージがつかめるようになりました。

絵作りの楽しさを知ることができた

絵が美しいゲームを観察し、どうすればそれに近づけるのかをひたすら思考し、実装するという経験ができました。
絵がそこそこのクオリティになるまでに2、3週間かかりました。
数週間かけて、自分の絵を目標とする絵に近づけていくというもので、ある意味デッサンに近い行為だと感じました。
グラフィックスが美しいゲームは「自分には作れないかも」と今まで感じていたが、「自分でも作れるかもしれない」という認識に変わった

最終課題で得られるものが多かった

ゲームを観察し、どういう技術が使われているかを観察するトレーニングになった
絵の見た目をリッチにしていく過程で、実装やアイデアに行き詰まることがあった
- その際に、技術カンファレンスの資料や、論文にヒントが書かれてないか読んでヒントを探すということを行った
- カンファレンス資料や論文などは、自分の道具として考えられるようにもなりました
- アカデミーを受ける以前より、CEDECの資料を読むことへの抵抗が薄くなったと感じます
ほかの方の発表を見ることで勉強になった
- 技術的に工夫したポイント
- 苦労したポイント
- 他の方の発表スライドと最終課題のUnityプロジェクト一式を見ることができる

グラフィックス技術資料を読むことへの心理的な抵抗が減った

実装が上手くいかないとき、CEDECの資料を読んでヒントが無いか探した
論文を読むこともあった

グラフィックスの引き出しが増えた

Slack上で、グラフィックス関連の情報交換が盛んにおこなわれていました
グラフィックスに関する情報が集約される感じで、グラフィックスの引き出しが増えたと感じました。

受講生とのつながりができた

グラフィックスアカデミーが終わった後も、Slackは残したままにしていただけるとのことでした
アカデミーが終わった後も、交流は続けていきたいと思っています。
最終課題をブラッシュアップしたものに上げる、みたいな使い方をするのも良さそうな気がします。
作品の途中経過を上げると、他の受講生の方がリアクションしてくれたり、為になる情報を共有してくれたりなど、いろいろと勉強になりました。
逆に他の受講生が詰まっているところがあったとき、自分からアイデアを提案するといったことも行いました。
互いに教えあうという良好な関係を築くことができたと感じました。

FrameDebuggerと仲良くなった

思った通りの結果にならない、と思ったときはFrameDebuggerとにらめっこしていました。
シェーダーへの入力・シェーダーの出力・レンダーターゲットといった情報が見れるので、描画のデバッグには欠かせない機能です

Slack上で話題に上がったシェーダーやツール

NiloCatさんが出しているToonシェーダー
- https://github.com/ColinLeung-NiloCat/UnityURPToonLitShaderExample
Microsoft PowerToys : https://docs.microsoft.com/ja-jp/windows/powertoys/
- PowerToys に入っているカラーピッカーを使うと、画面の色を数値で見ることができ、シェーダーをデバッグする際に役に立ちます。

アカデミーを終えてみて

グラフィックスを学ぶ仲間がいたので最後までモチベーションを保ったままグラフィックスを学ぶことができた
- 独学でグラフィックスを学んでいた時は、一緒に学ぶ仲間がいなかったり、発表の機会が無かったので挫折しやすかった
毎週課題を提出する必要もあったので、緊張感を持って取り組むことができた
作品を発表するという場もあったので、そこを目標として絵作りに取り組むこともできた
作品に納得がいっていない部分があるので、アカデミーが終わった後もクオリティアップを続けていきたい。

CyberAgentさんについて

費用を投じて、他社のエンジニアにノウハウを教えるというのはすごいと思いました。
- OSS活動も行っていたり、CA.unityを開催するなど、技術投資や業界貢献に力を入れている会社さんだと感じました
優秀な方々が多く集まっているという印象を受けました

2021-04-08

【技術書】シェーダーグラフの書籍をリリースしました【ShaderGraph CookBook vol.1】

Unity ShaderGraph

はじめに

2021/03/21 に Unity ShaderGraphの本をリリースしました。
今回は、この本の魅力を紹介したいと思います。
zenn.dev

本書の特徴

20種以上のノードの解説
30種以上の作例
サンプルプロジェクト付き

特徴① : ノードの解説

ノードについての解説や、ノードで作れる表現の作例を紹介しています。

f:id:r-ngtm:20210408043105p:plain

サンプルページ

🍎 Sineノード｜Unity ShaderGraph CookBook vol.1【ShaderGraph 入門】

特徴② : 豊富な作例

書籍では、30種以上の作例を紹介しています。
ShaderGraph単体で完結するような表現に焦点を絞っています。
f:id:r-ngtm:20210408044005g:plain

作例を知りたい方は以下のページをご覧ください。
🍍 レシピ一覧｜Unity ShaderGraph CookBook vol.1【ShaderGraph 入門】

特徴③ : サンプルプロジェクト

本書の作例の一部は、GitHubにて公開しています。 github.com

環境

Unity2020.3.0f1
Universal RP 10.3.2

2021-02-08

【Houdini + Unity】点光源の影でグリッドを作って遊ぶ

はじめに

Unityのポイントライトの影でグリッドを出してみました。
今回はこの3Dモデルの作り方を紹介します。

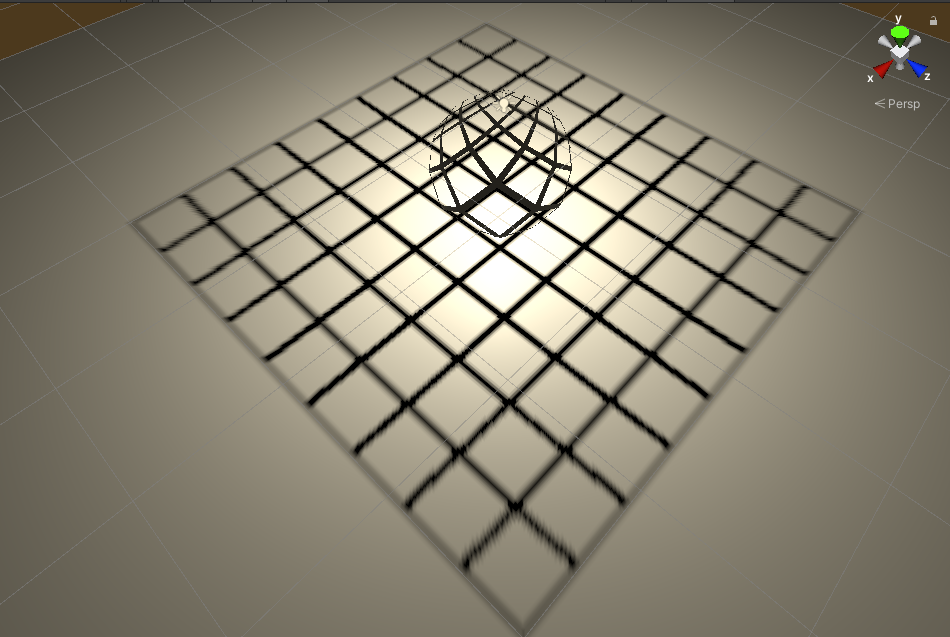

f:id:r-ngtm:20210208013405p:plain — ポイントライトの影でグリッドを作ってみました

www.youtube.com

作り方

グリッドを球面へ投影したようなモデルを作ります。このモデルと点光源が地面に映し出す影はグリッドの形になります。

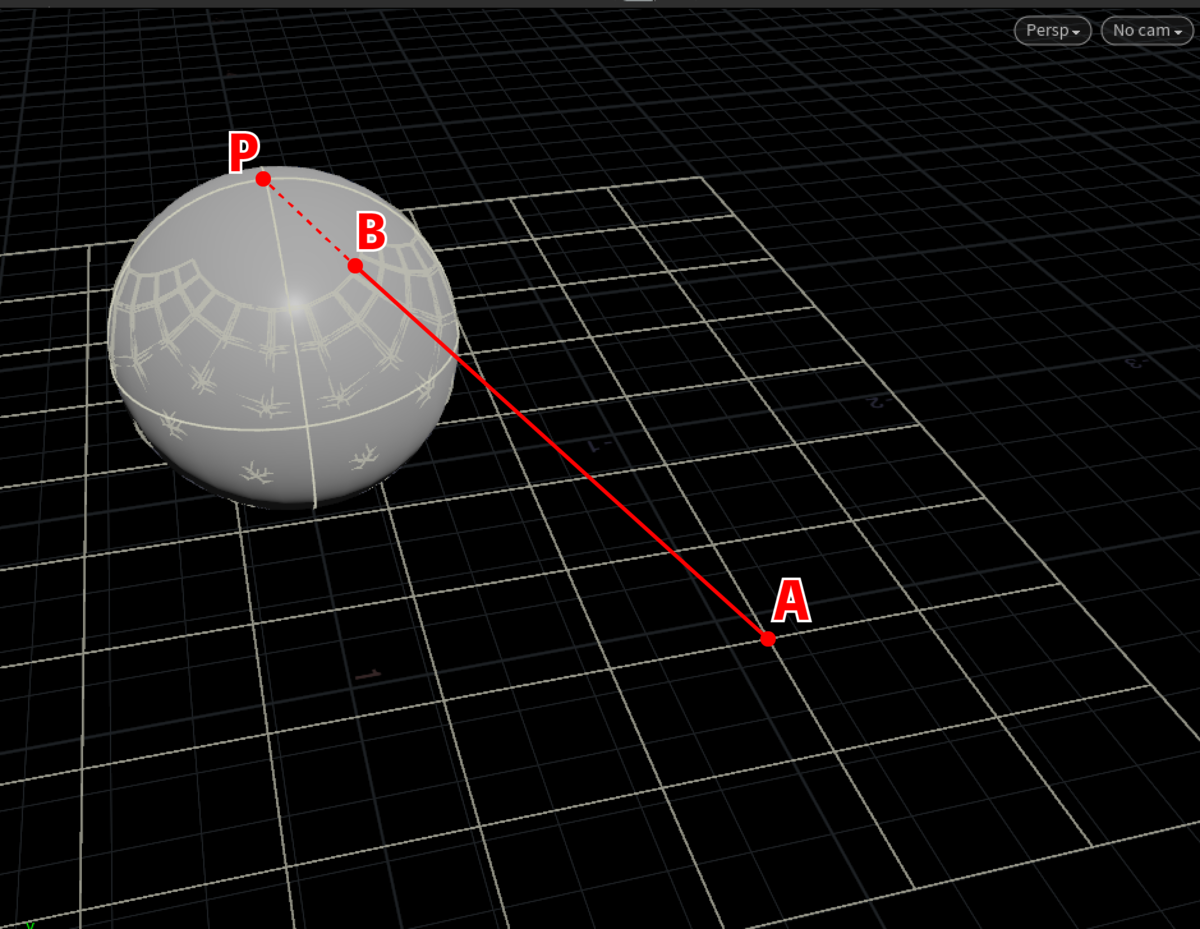

f:id:r-ngtm:20210208010331p:plain — 平面上の点を球面へ投影

投影点の座標の求め方

線分PAの長さをD, 線分PBの長さをd、球の半径をRとおいたとき、以下のようになります。
dが分かれば、投影点Bの座標が分かります。

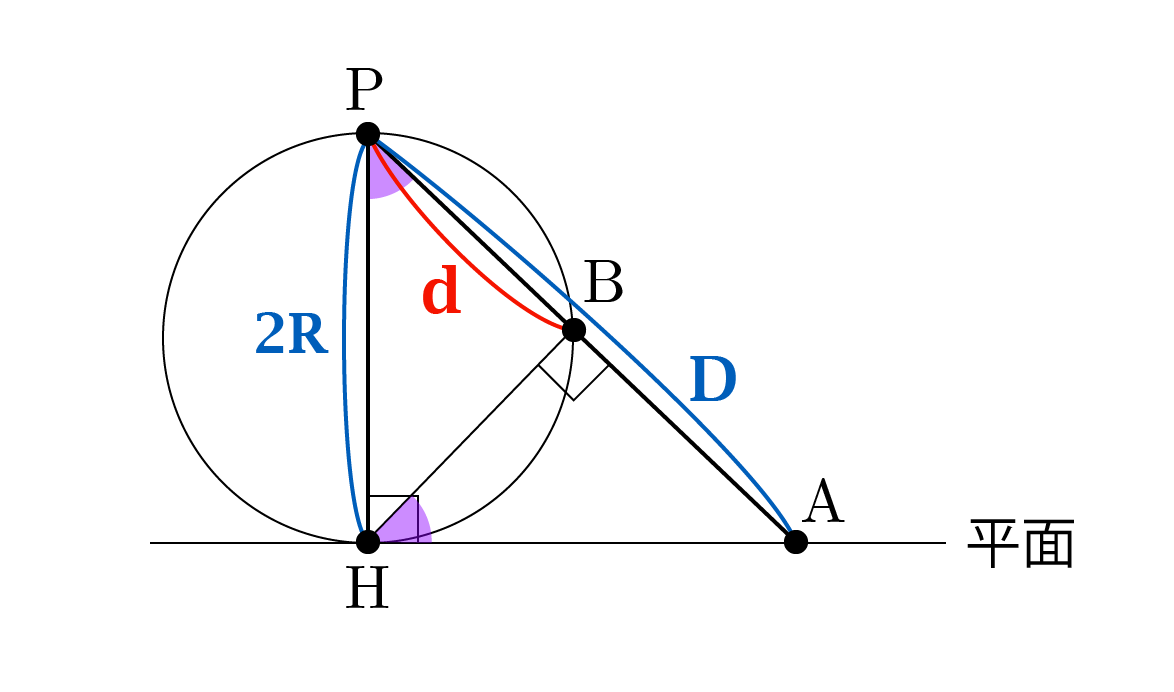

f:id:r-ngtm:20210208005259p:plain — 平面上の点を球面に投影

長さdの導出

三角形 HPA と　三角形BPHは相似なので、以下が成り立ちます。

$\begin{align} PB:PH &= PH : PA \\\ \\\ d:2R &= 2R : D \\\ \\\ d&= \frac{4R^2}{D} \end{align}$

投影点Bの座標は以下のようになります。

$\vec{B} = \vec{P} + d \cdot \dfrac {\vec{PA}}{D}$

Houdiniで実装する

投影点Bの座標が求まったので、次にこれをHoudiniで実装します。

Grid

Gridノードを使ってグリッドを作成します。

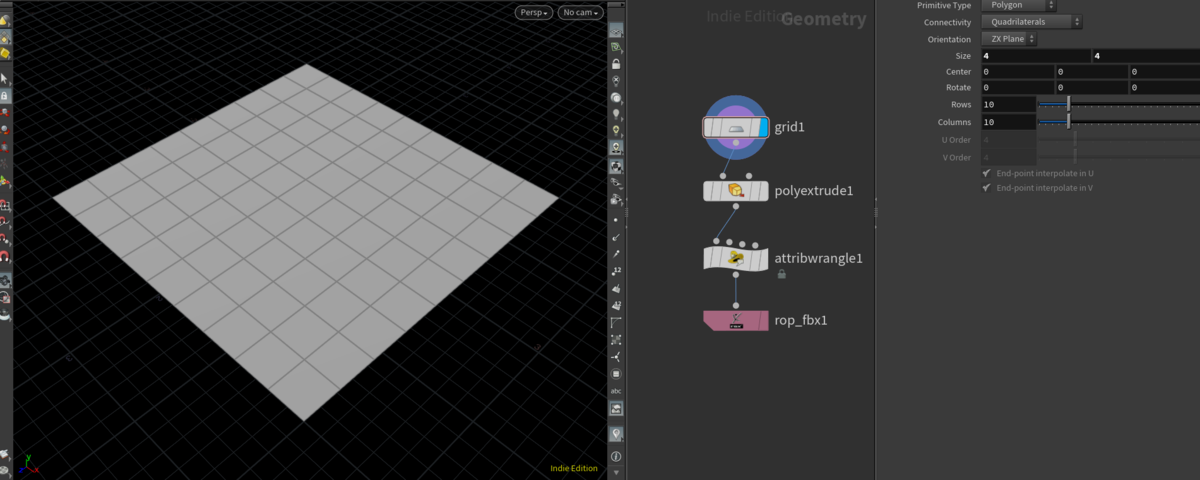

f:id:r-ngtm:20210208012423p:plain — グリッド作成

PolyExtrude

PolyExtrudeノードを使ってグリッドに穴をあけます。

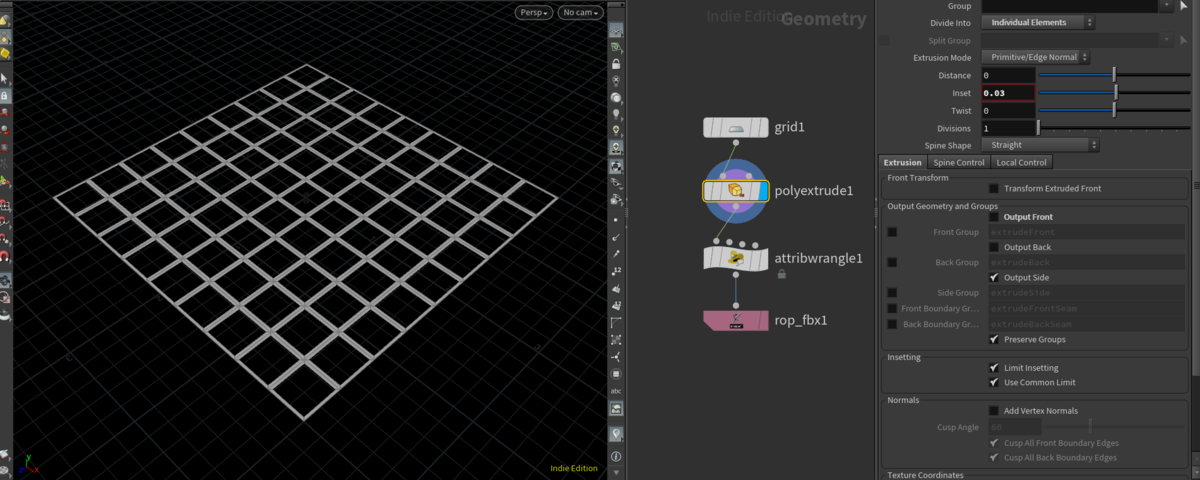

f:id:r-ngtm:20210208012500p:plain — 穴をあける

Attribute Wrangle

投影点の座標を計算して、グリッド点を球へ投影します。

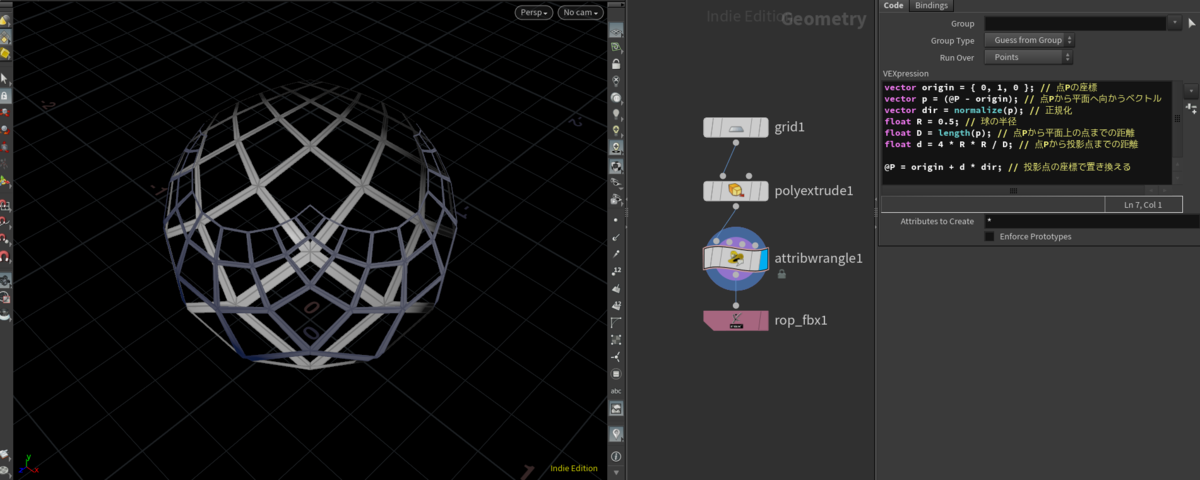

f:id:r-ngtm:20210208012809p:plain — 投影点の計算

vector origin = { 0, 1, 0 }; // 点Pの座標
vector p = (@P - origin); // 点Pから平面へ向かうベクトル
vector dir = normalize(p); // 正規化
float R = 0.5; // 球の半径
float D = length(p); // 点Pから平面上の点までの距離
float d = 4 * R * R / D; // 点Pから投影点までの距離

@P = origin + d * dir; // 投影点の座標で置き換える

投影したモデルは、ROP FBX Outputノードなどで3Dモデル化します。

完成

モデルをUnityへ取り込み、点光源を置くと、影がグリッドになります。

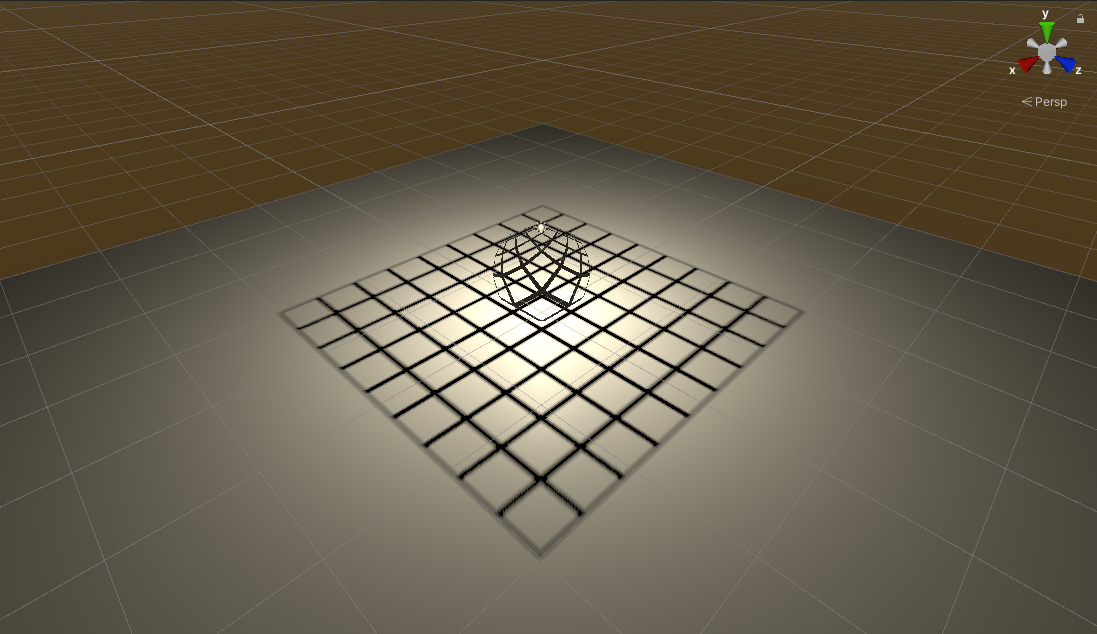

f:id:r-ngtm:20210208012942p:plain — モデルと点光源を配置

点光源の位置

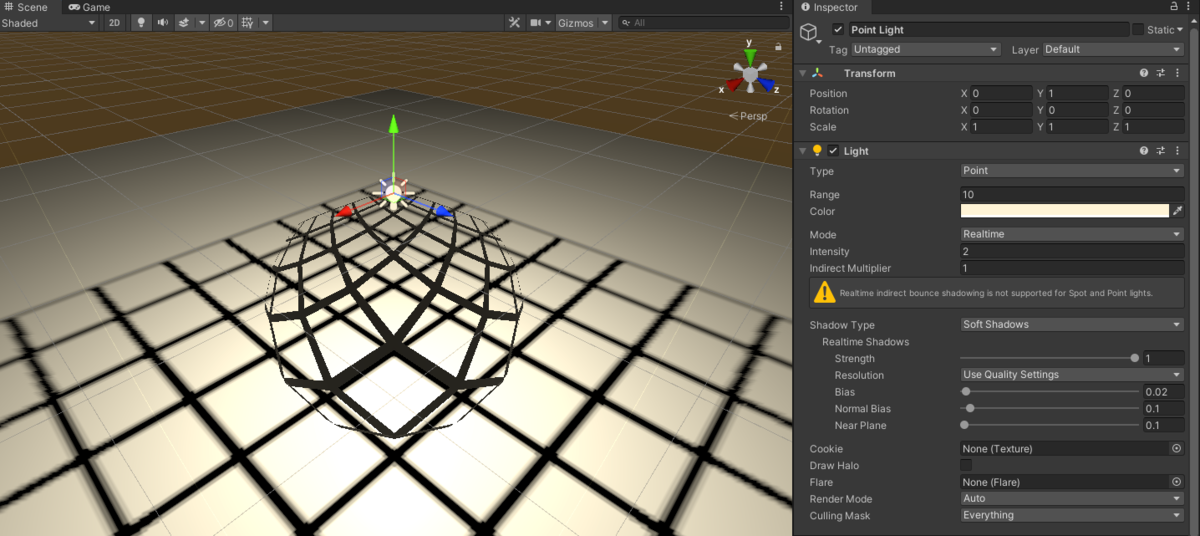

f:id:r-ngtm:20210208013119p:plain — 点光源の位置 (0, 1, 0)

モデルの位置

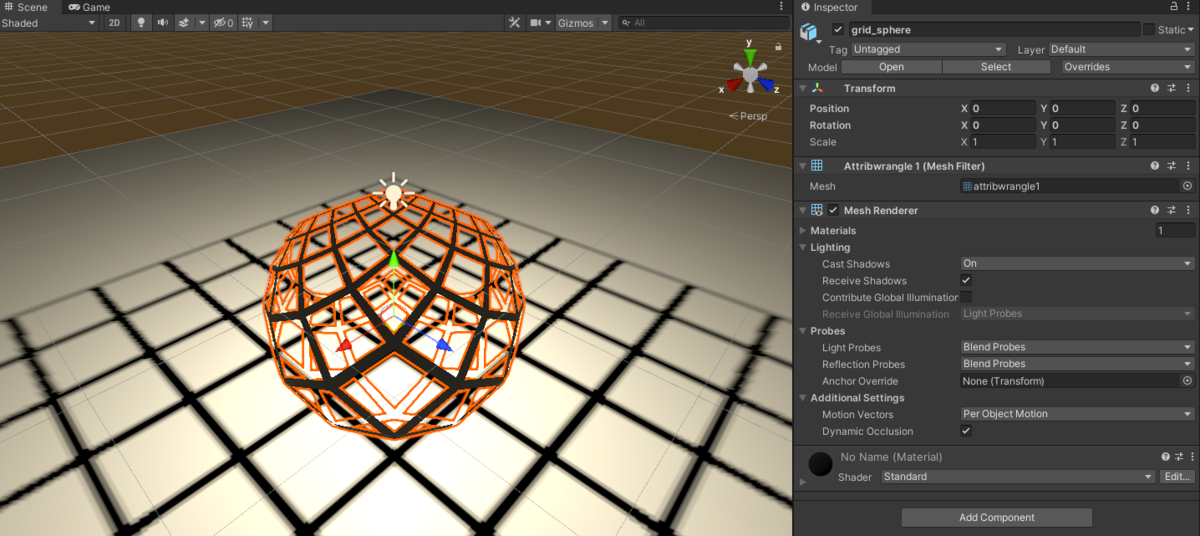

f:id:r-ngtm:20210208013143p:plain — モデル位置 (0, 0, 0)

【シェーダーグラフメモその58】XOR演算を利用した市松模様

ShaderGraph

はじめに

XOR演算を利用して、市松模様を作る方法を紹介します。

f:id:r-ngtm:20210130051822p:plain:w320 — 市松模様

今回はワールド座標のX,Z成分から市松模様を作ります。

環境

Unity2020.2.0f1
Universal RP 10.2.2

市松模様の作り方

タテ方向、ヨコ方向のシマシマを作ります。

f:id:r-ngtm:20210130045131p:plain — シマシマ

二つのシマシマに関してXORを適用すると、市松模様が作れます

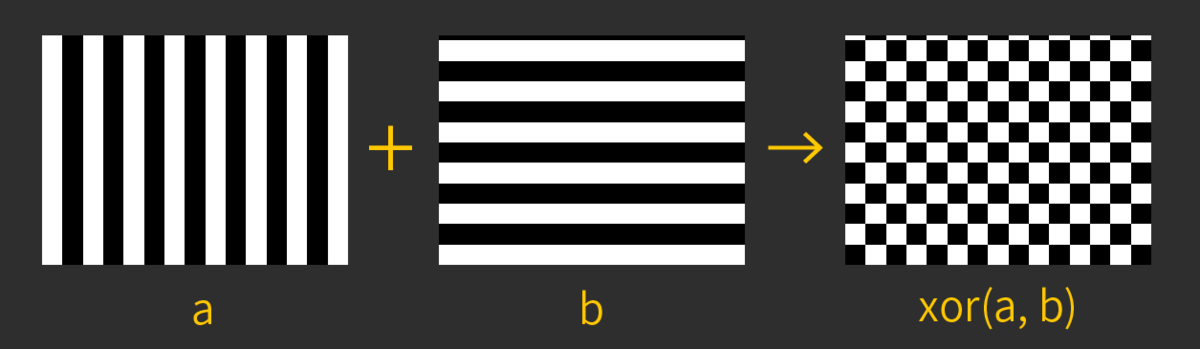

f:id:r-ngtm:20210130045207p:plain — XORを取ると市松模様になる

XORについて

xor(a,b)は以下のような値を取ります。

a	b	xor(a,b)
0	0	0
0	1	1
1	0	1
1	1	0

シェーダーグラフ実装

シマシマを作る

以下のようなシェーダーグラフを組みます。

f:id:r-ngtm:20210130050053p:plain — ワールド座標からシマシマを作る

結果

これを板ポリゴンに貼り付けると、以下のようになります。 f:id:r-ngtm:20210130050809p:plain:w480

色のX成分、Z成分はそれぞれ以下のようになっています。

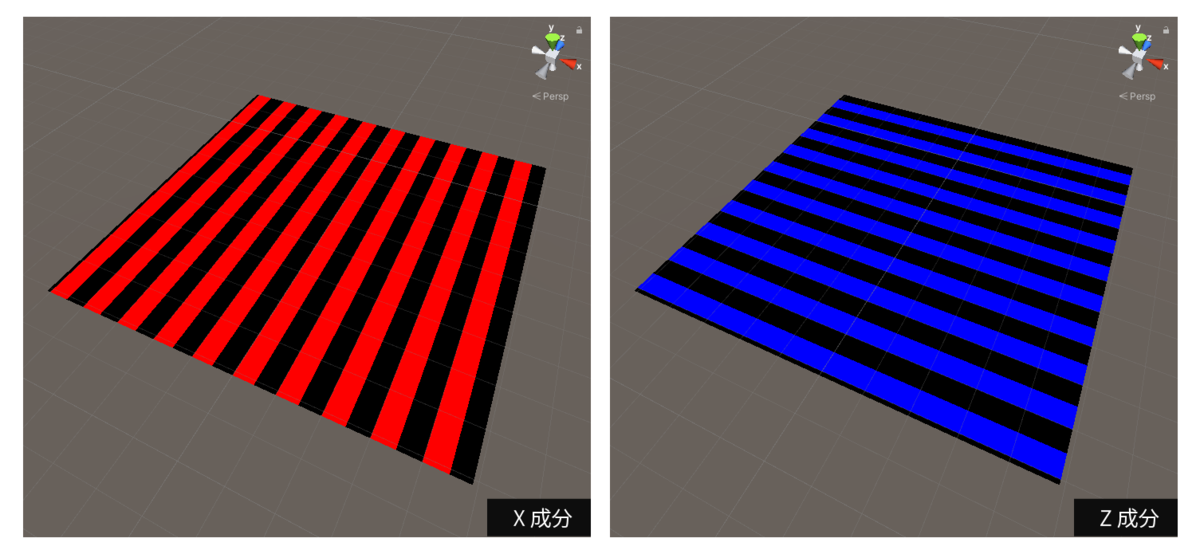

f:id:r-ngtm:20210130051643p:plain — X,Z 成分はそれぞれ0, 1 の繰り返しになっている

次にXORを利用して市松模様を作ります。

ShaderGraphにXOR演算は無い

ShaderGraphにはXOR演算は用意されておらず、自分で作る必要があります。今回はXORの実装方法を3つ紹介します。

方法1 : Abs を利用したXOR

1つ目の方法はAbsを利用したXORの実装です。

abs(a-b)

X成分(横シマ)からZ成分(縦シマ)を減算すると、以下のようになります。

f:id:r-ngtm:20210130054431p:plain — 二つのシマシマを引き算する

減算結果にAbs(絶対値)を取ると、0,1が交互に並びます。

f:id:r-ngtm:20210130054944p:plain — abs(絶対値)を適用

シェーダーグラフで実装すると以下のようになります。

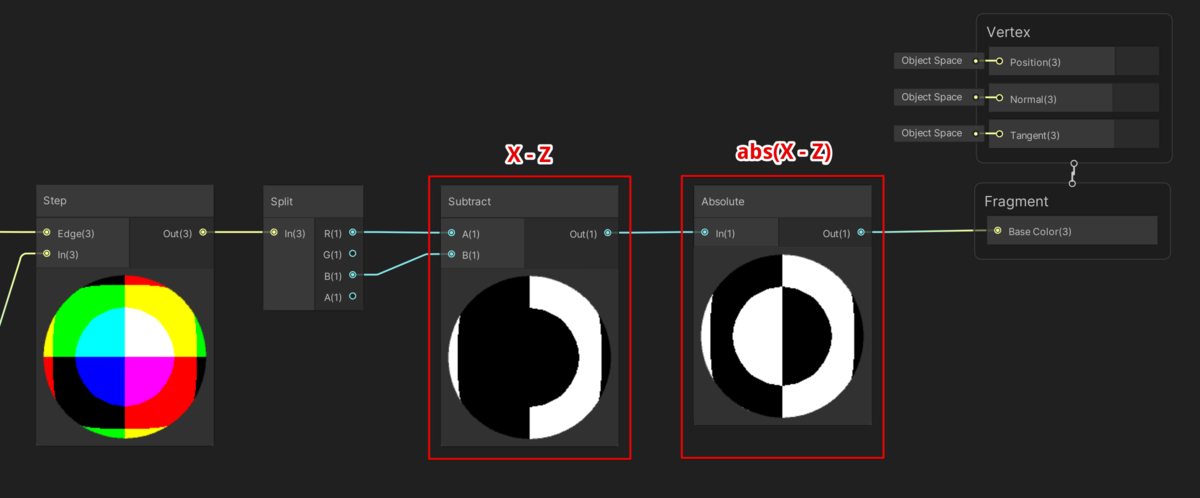

f:id:r-ngtm:20210130055257p:plain — absを利用したXORの実装

方法2 : X・(1 - Z) + (1 - X)・Z

以下の計算式でXORを作ることができます。

x * (1 - z) + (1 - x) * z

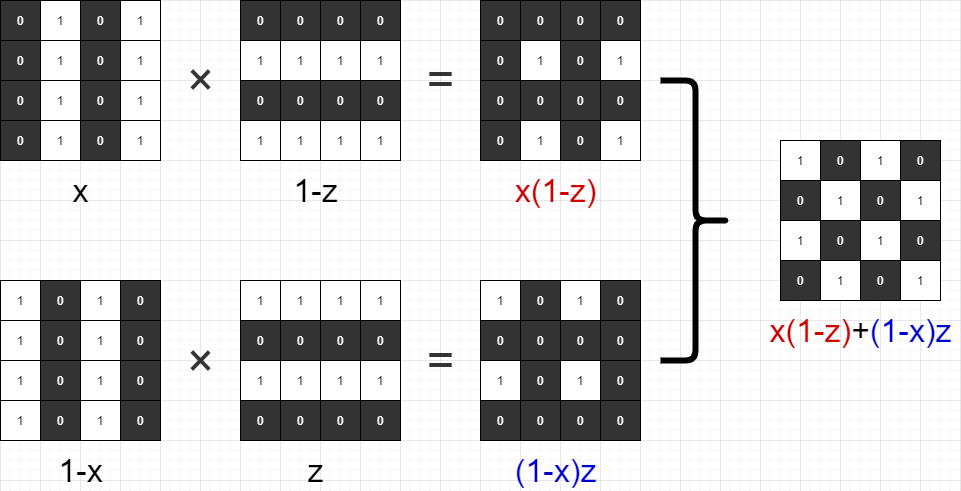

f:id:r-ngtm:20210130060901p:plain — X(1-Z) + (1-X)Z

f:id:r-ngtm:20210130061329p:plain — X(1-Z) + (1-X)ZによるXOR実装

方法3 : Moduloを利用したXOR

3つ目の方法は、Moduloを使ったXORの実装です

fmod(a+b, 2.0)

X成分とZ成分を足し合わせると、以下のようになります。

f:id:r-ngtm:20210130053513p:plain — 横のシマシマと縦のシマシマの加算

2で割った余りを計算すると0と1が交互に並びます。

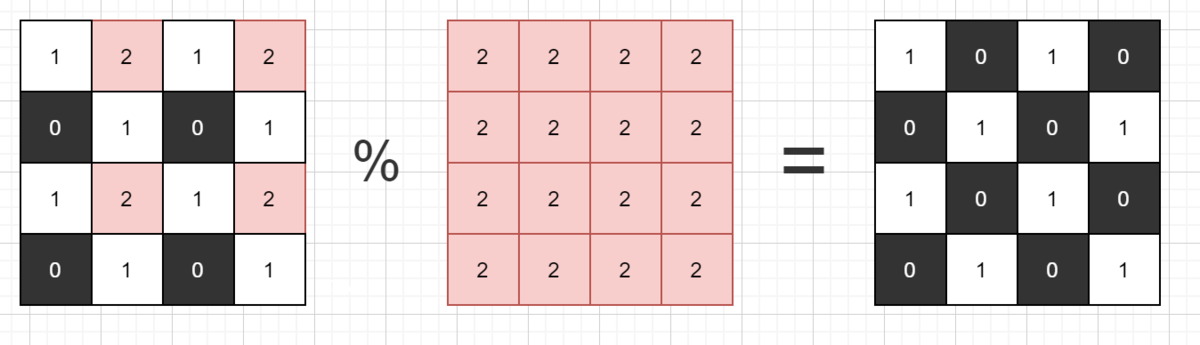

f:id:r-ngtm:20210130053955p:plain — Addした結果にMod 2 を取る

シェーダーグラフで実装すると、以下のようになります。

f:id:r-ngtm:20210130052243p:plain — Moduloを使ったXOR実装

結果

2021-01-26

【Unity】シャドウマッピングについて

はじめに

Unityのシャドウマッピングについて、調べてみたものをまとめてみようと思います。

はじめに
環境
シーンに光源を置いてみる
シャドウマップ
シャドウマップのベイク
シャドウマップを利用した影の判定
FrameDebugger でシャドウマップを見てみる
- シャドウマップ
参考
おまけ : シャドウマップの実装場所
- Shadows.hlsl
- Lighting.hlsl

環境

Unity2020.2.0f1
Universal RP 10.2.2

シーンに光源を置いてみる

シーンに緑色のDirectional Lightを置くと、以下のようになります。

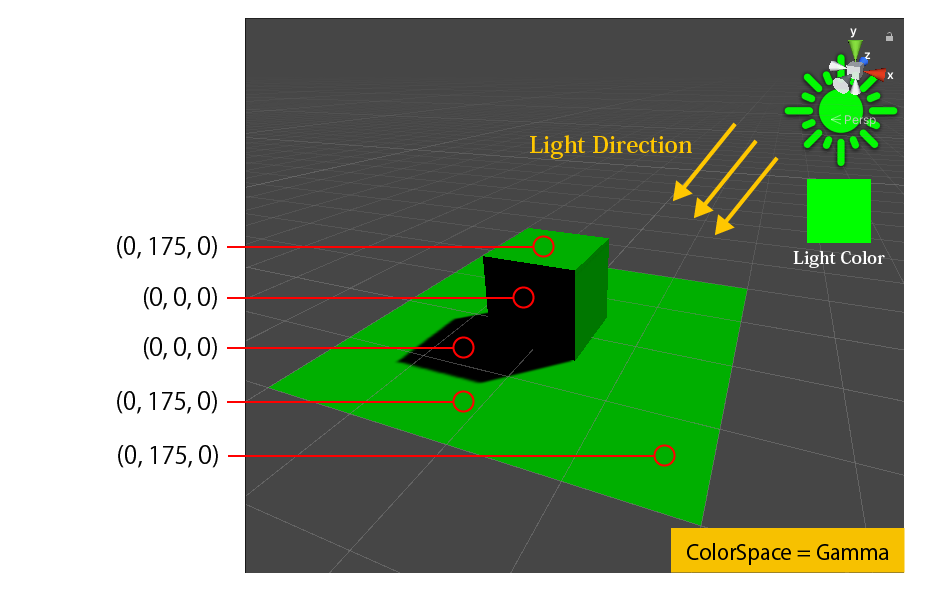

f:id:r-ngtm:20210126050256p:plain:w480 — 緑のDirectional Lightを配置

光が当たった領域は緑色になりますが、影の領域には色を与えません ( = 真っ黒になります)

シャドウマップ

Unityでは、「ある領域が影になっているかどうか」の判定にシャドウマップを利用します。

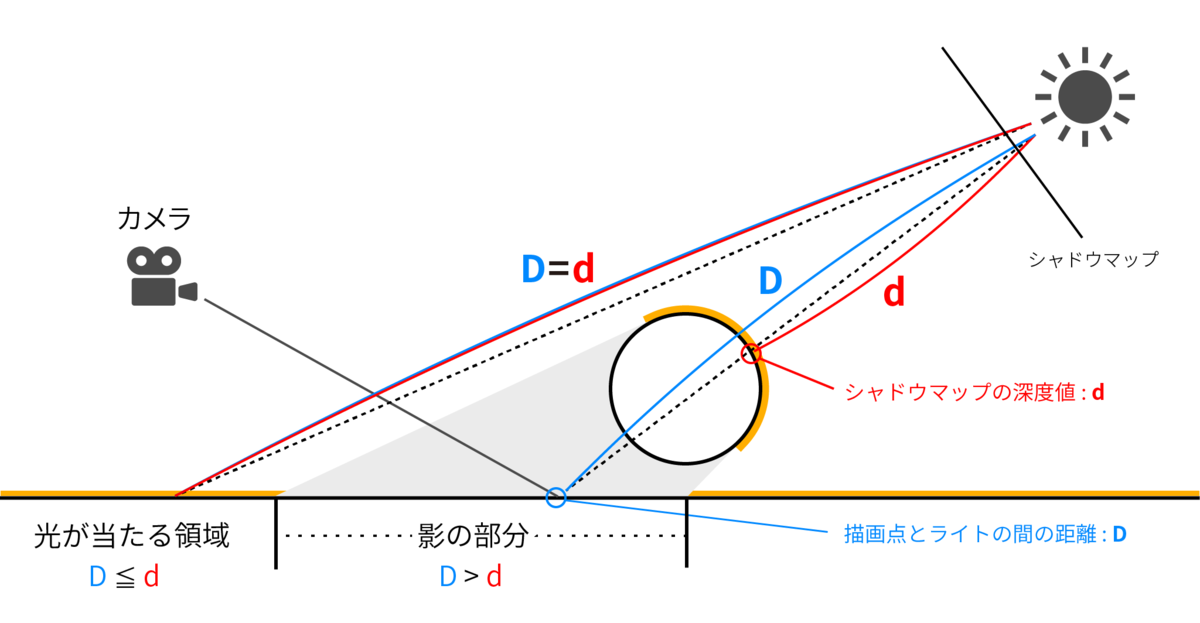

f:id:r-ngtm:20210126072742p:plain:w640 — シャドウマップの深度と描画点の深度を比較

シャドウマップのベイク

点光源を例に見てみます。
点光源から、シーンのオブジェクトに最も近い点までの距離を求め、それをテクスチャ(シャドウマップ)に保存します。
テクスチャは0 ~ 1 までの値しか保存できないので、範囲[0, maxDistance] を [0, 1] へ変換したものをテクスチャに保存します。

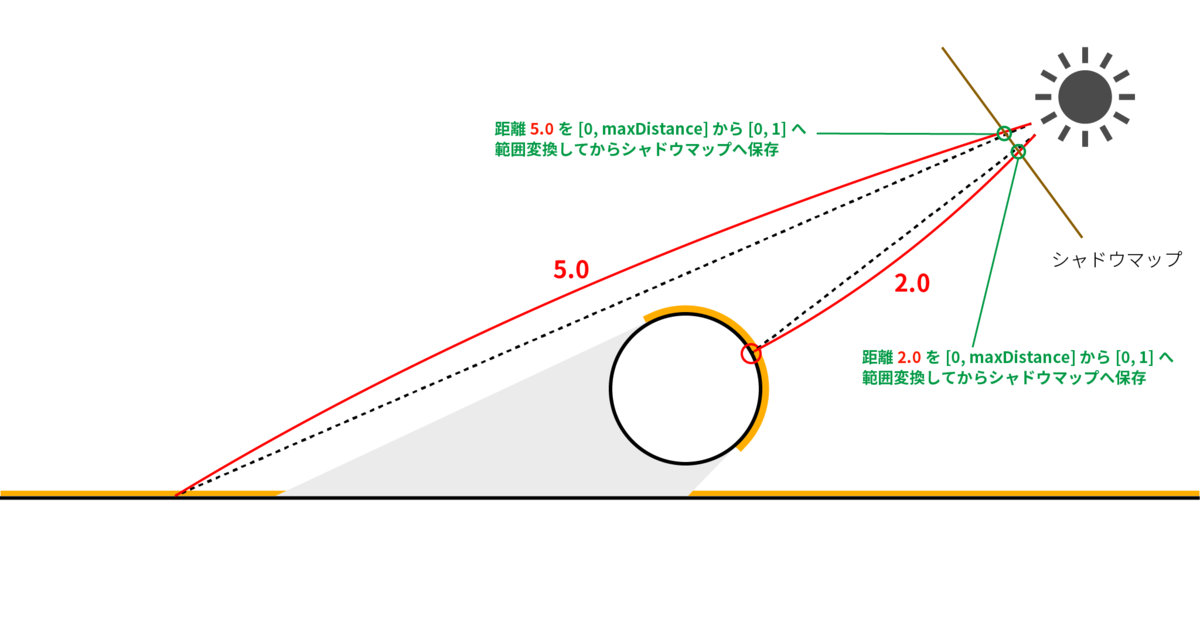

f:id:r-ngtm:20210126072044p:plain:w640 — 光源から見て最も近いオブジェクトまでの距離をシャドウマップへ保存

影の最大距離(maxDistance) はURP の Pipelineアセットの Shadows の部分から設定できます。

f:id:r-ngtm:20210126072552p:plain:w320 — 影のmaxDistance

シャドウマップを利用した影の判定

カメラで描画しようとしている点とライト間の距離D、シャドウマップに保存されている距離dを比較して、影かどうかを判定します。

ちなみに、MainLightのシャドウマッピングは Universal RP パッケージ内部の MainLightShadowCasterPass.cs にて実装されており、実装の内容を見ることができます。

FrameDebugger でシャドウマップを見てみる

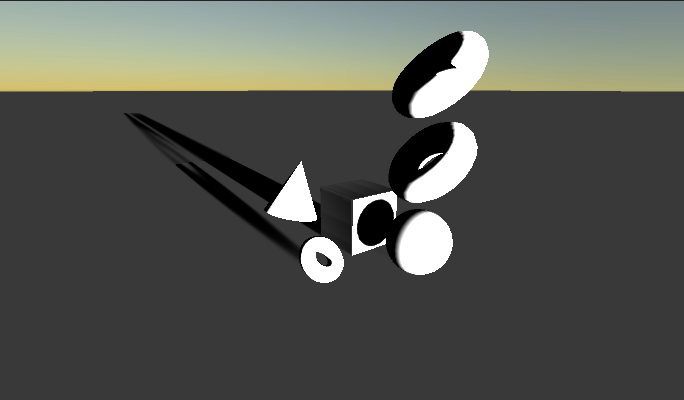

以下のようなシーンを作成して、シャドウマップを見てみます。

f:id:r-ngtm:20210126080022p:plain — 仮のシーン

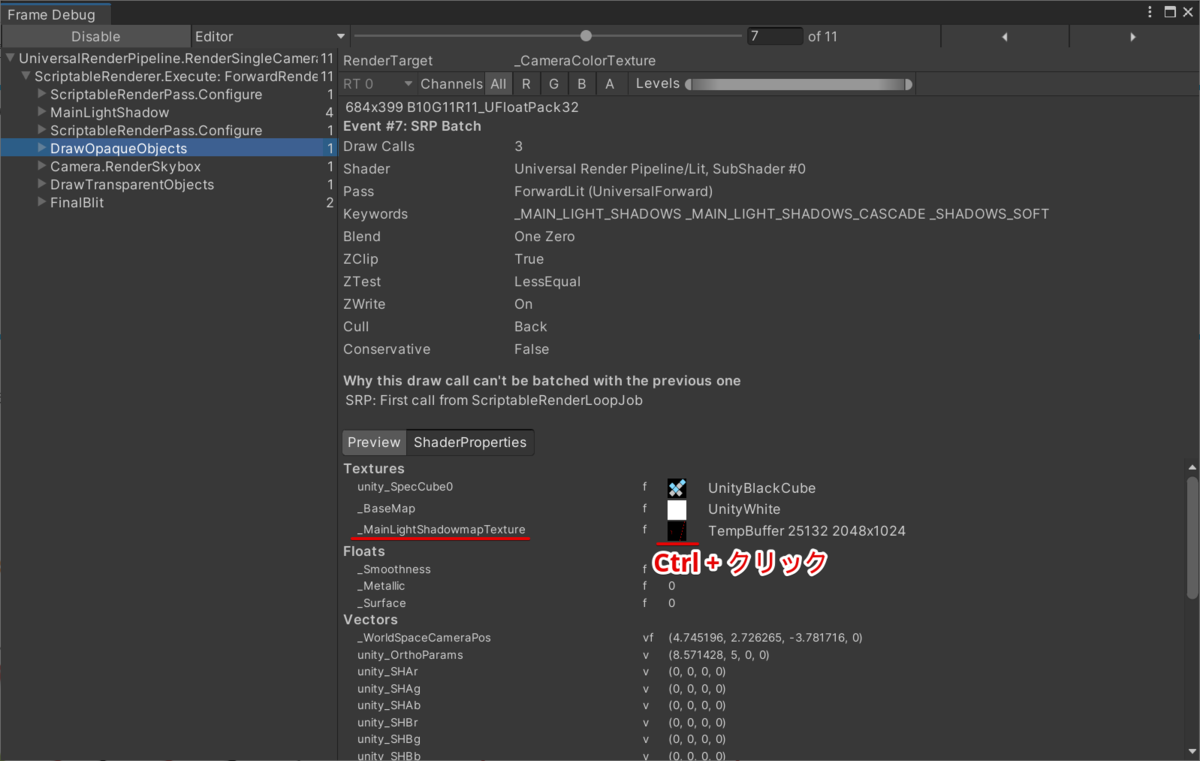

DrawOpaqueObjects パスからシャドウマップを Ctrl + 左クリックすることで、シャドウマップを確認することができます。

f:id:r-ngtm:20210126075939p:plain — DrawOpaqueObjects

シャドウマップ

今回は以下のようなシャドウマップが確認できました。

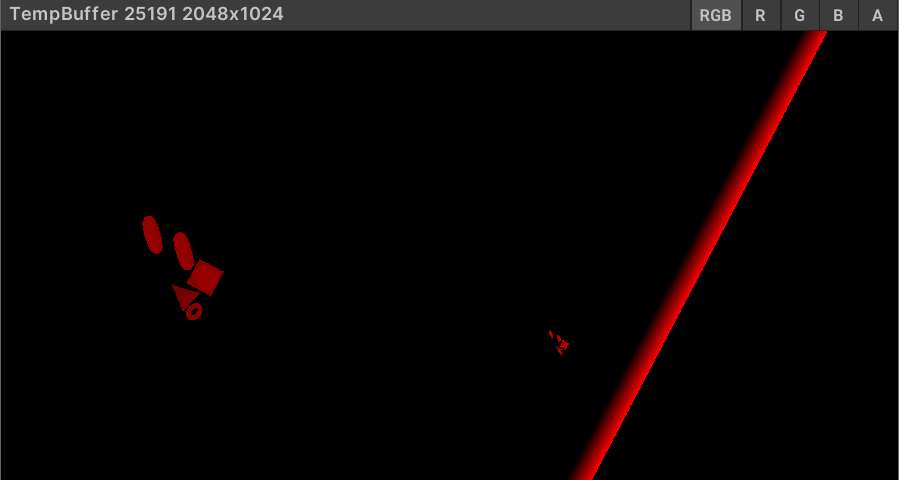

f:id:r-ngtm:20210126080150p:plain — シャドウマップ

このシャドウマップは、カスケードシャドウマップになっています。

f:id:r-ngtm:20210126081532p:plain — シャドウマップの詳細

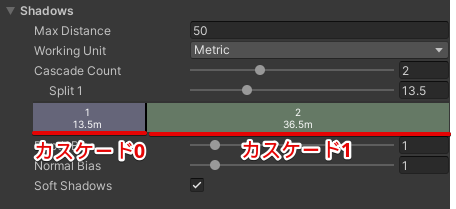

f:id:r-ngtm:20210126081731p:plain — カスケードの最大距離

参考

最近の3DCGで使われる技術や用語をなるべく分かりやすく紹介する - Qiita
☆PROJECT ASURA☆ [Direct3D 11] 『平行分割シャドウマップ』

おまけ : シャドウマップの実装場所

Universal RP の中を見ると、シャドウマップを利用している処理を見ることができます。

Shadows.hlsl

Shadows.hlsl の中身を見ると、シャドウマップをサンプリングしている関数があります。

half MainLightRealtimeShadow(float4 shadowCoord)
{
#if !defined(MAIN_LIGHT_CALCULATE_SHADOWS)
    return 1.0h;
#endif

    ShadowSamplingData shadowSamplingData = GetMainLightShadowSamplingData();
    half4 shadowParams = GetMainLightShadowParams();
    return SampleShadowmap(TEXTURE2D_ARGS(_MainLightShadowmapTexture, sampler_MainLightShadowmapTexture), shadowCoord, shadowSamplingData, shadowParams, false);
}

Lighting.hlsl

上記のMainLightRealtimeShadow関数は、 Lighting.hlsl にて利用されています。

Light GetMainLight(float4 shadowCoord)
{
    Light light = GetMainLight();
    light.shadowAttenuation = MainLightRealtimeShadow(shadowCoord);
    return light;
}

上記のGetMainLight関数は URP の　PBRシェーディングを行う関数 UniversalFragmentPBRの中で利用されています。(場所はLighting.hlslです)

    Light mainLight = GetMainLight(inputData.shadowCoord, inputData.positionWS, shadowMask);

    #if defined(_SCREEN_SPACE_OCCLUSION)
        AmbientOcclusionFactor aoFactor = GetScreenSpaceAmbientOcclusion(inputData.normalizedScreenSpaceUV);
        mainLight.color *= aoFactor.directAmbientOcclusion;
        surfaceData.occlusion = min(surfaceData.occlusion, aoFactor.indirectAmbientOcclusion);
    #endif

    MixRealtimeAndBakedGI(mainLight, inputData.normalWS, inputData.bakedGI);
    half3 color = GlobalIllumination(brdfData, brdfDataClearCoat, surfaceData.clearCoatMask,
                                     inputData.bakedGI, surfaceData.occlusion,
                                     inputData.normalWS, inputData.viewDirectionWS);
    color += LightingPhysicallyBased(brdfData, brdfDataClearCoat,
                                     mainLight,
                                     inputData.normalWS, inputData.viewDirectionWS,
                                     surfaceData.clearCoatMask, specularHighlightsOff);

2021-01-21

【Unity】Linearワークフローと Gammaワークフローについてまとめてみる

はじめに

UnityのLinearワークフローとGammaワークフローについて、軽くまとめてみようと思います。

環境

Unity2020.2.0f1
Universal RP 10.2.2

問題

突然ですが、ここで問題です。
フラグメントシェーダーで 0.5 ( RGB = (128, 128, 128 ) ) という色を返した場合、
画面にはどんな色が表示されるでしょうか？ (Linearワークフロー)

fixed4 frag (v2f i) : SV_Target
{
    return 0.5;
}

答え

RGB = (188, 188, 188) が表示されます。(明るく表示されます)

表示色が異なる理由はLinearワークフローにあります。

Linearワークフロー

通常のUnityでは、Linearワークフローが採用されており、以下のような計算を行います。

シェーダー内では色の計算をLinear空間で行う
計算結果はガンマ補正してから画面に表示する

f:id:r-ngtm:20210120235736p:plain — 色はガンマ補正してから画面に表示する

sRGBテクスチャが画面に表示されるまで (Linearワークフロー)

sRGBテクスチャが画面に表示される流れは以下のようになります。
1. sRGBテクスチャはサンプリング時にLinear色空間へ変換される (逆ガンマ補正)
2. シェーダーではLinear色空間で計算を行う
3. 色の計算結果はsRGB色空間へ変換してから画面に表示する(ガンマ補正)

f:id:r-ngtm:20210121000255p:plain — sRGBテクスチャがスクリーンに表示されるまで

sRGBテクスチャとLinearテクスチャの切り替え

テクスチャは、デフォルトではsRGBにチェックが入った状態になっています。
sRGBのチェックが入っていると、そのテクスチャはsRGB色空間にあるものとして扱われます。

f:id:r-ngtm:20210121003421p:plain — sRGBのチェックが入っていると、sRGB色空間として扱われる

テクスチャのsRGBのチェックを外すと、Linear色空間のテクスチャとして扱われるようになります。

f:id:r-ngtm:20210121002928p:plain — sRGBのチェックを外すとLinear色空間として扱われる

Linearテクスチャが画面に表示されるまで (Linearワークフロー)

Linear色空間のテクスチャは、テクスチャサンプリング時に逆ガンマ補正がかからなくなります。
画面に表示される際にはガンマ補正がかかります。
結果として、テクスチャは明るく表示されるようになります。

f:id:r-ngtm:20210121002814p:plain — 非sRGBテクスチャが画面に表示されるまで(Linearワークフロー)

Linearワークフローと Gammaワークフローの切り替え

UnityのPlayerSettingsには Color Space という設定項目があります。

ここがLinearの場合、UnityはLinearワークフローでレンダリングを行うようになります。

f:id:r-ngtm:20210121001007p:plain — Linearワークフロー

Gammaだと、UnityはGammaワークフローでレンダリングを行うようになります。。

f:id:r-ngtm:20210121000837p:plain — Gammaワークフロー

Gammaワークフロー

Gammaワークフローでは、色が画面にそのまま表示されるようになります。(Linearワークフローだとガンマ補正がかかっていました)

f:id:r-ngtm:20210121004008p:plain — Gammaワークフローでは色がそのまま表示される

テクスチャが画面に表示されるまで (Gammaワークフロー)

Gamma ワークフローでは、テクスチャの色はそのままシェーダーに取り込まれ、シェーダーの計算結果もそのまま画面に表示されます。

f:id:r-ngtm:20210121001336p:plain — Gammaワークフロー

まとめ

Linearワークフローでは、ガンマ補正や逆ガンマ補正が入る
Gammaワークフローでは、ガンマ補正や逆ガンマ補正は入らない

Linearワークフロー

f:id:r-ngtm:20210121000255p:plain:w500 — Linearワークフロー

Gammaワークフロー

f:id:r-ngtm:20210121001336p:plain:w500 — Gammaワークフロー

2021-01-20

【Compute Shader メモ 2】中心差分法を利用してノーマルマップを作る

はじめに

Compute Shader で何かを作るシリーズ　第二弾！

今回は、Compute Shader で ノーマルマップ(法線マップ)を作ってみたいと思います。

f:id:r-ngtm:20210120000231p:plain:h240 — 実行結果 (1024x1024のハイトマップからノーマルマップを計算)

ノーマルマップ(法線マップ)とは

ノーマルマップとは、3Dモデルの法線情報を画像に保存したものです。

f:id:r-ngtm:20210119214419p:plain — ノーマルマップ

平面メッシュにノーマルマップを適用することで、あたかも凹凸が付いているように陰影をつけることができます。

f:id:r-ngtm:20210119214336p:plain — ノーマルマップを適用することで、凹凸が付いて見える

ノーマルマップによって陰影がつく原理

Unityは物体をレンダリングするときに、物体表面の法線を見て凹んでいるかどうかを判断しています。
(法線は黄色の線で表示しています)

f:id:r-ngtm:20210119221045p:plain:w480 — 凹凸のある面の法線はバラバラになる

ノーマルマップを使うと、物体の法線を再現することができ、陰影をつけることができます。

f:id:r-ngtm:20210119221358p:plain:w480 — 法線によって陰影がつく

Unityは物体をレンダリングするときに、物体の法線を見て凹んでいるかどうかを判断しています。
そのため、法線がバラつくとあたかもその面には凹凸が付いているかのように陰影が付くわけです。

Heightマップからノーマルマップを作る

今回、以下のような高低マップ(Heightマップ)から法線マップを作りたいと思います。

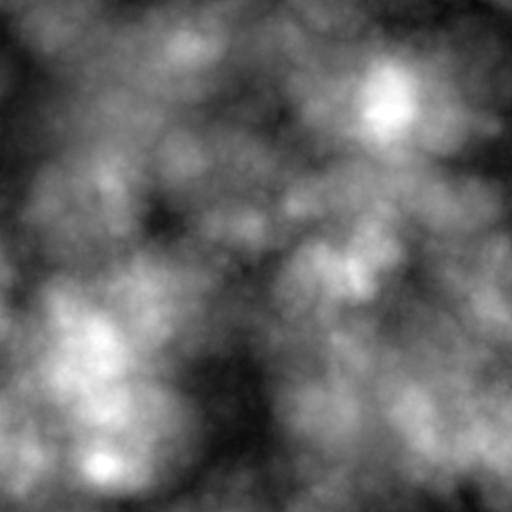

f:id:r-ngtm:20210119232127p:plain:w240 — パーリンノイズ

以下のような法線マップを作ります。 (下記テクスチャはSubstance Designer で作ったノーマルマップになります)

f:id:r-ngtm:20210119232316p:plain:w240 — ノーマルマップ

Heightマップからノーマルマップを求める方法

今回は中心差分法を利用して、Heightマップから勾配を求め、そこから法線を計算します。

f:id:r-ngtm:20210119211927p:plain:w320 — 法線ベクトルnは勾配の外積で計算

求めた法線情報はテクスチャ(ノーマルマップ)に保存します。

中心差分法で勾配を求める

ここで、連続な曲線 f(x) 上の接線(勾配)を求めることを考えます。

f:id:r-ngtm:20210119215214p:plain:w400 — ある点での接線の傾きは、両隣の点の座標の差分で近似できる

ある点での接線の傾き(勾配)は、以下の式で近似できます。(中心差分法)
$\dfrac{ \partial f }{ \partial x } = \dfrac{ y_{i + 1} - y_{i - 1} }{ 2 \Delta x } = \dfrac{ f(x_{i + 1}) - f(x_{i - 1}) }{ 2 \Delta x }$

参考 : http://www.icehap.chiba-u.jp/activity/SS2016/textbook/SS2016_miyoshi_FD.pdf

勾配ベクトルを求める

Hiehgtマップの座標(x,y)に保存されている高さ情報をf(x,y)とすると、以下のような図になります。

f:id:r-ngtm:20210119210754p:plain:w640 — あるピクセルとその隣接ピクセルを可視化

中心差分法を利用すると二つの勾配ベクトル $(\Delta x, 0, \Delta f_x )$ , $(0, \Delta y, \Delta f_y )$ を求めることができます。

f:id:r-ngtm:20210119231430p:plain:w640 — 差分から勾配を求めることができる

外積を利用して法線を求める

法線ベクトル $\vec{n}$ はこれら2つの勾配の外積を利用すると計算することができます。
$\vec{n}$ は $(- \Delta y \Delta f_x, - \Delta x \Delta f_y, \Delta x \Delta y )$ に平行になります。

f:id:r-ngtm:20210119211927p:plain:w640 — 法線ベクトルnは外積で計算

$\Delta x = 2, \Delta y = 2$ と置いたとき、
$\vec{n}$ は $(- \Delta f_x, - \Delta f_y, 2 )$ に平行になります。

Compute Shader で実装

#pragma kernel CSMain

RWTexture2D<float4> Result; // ノーマルマップの書き込み先
Texture2D<float4> HeightMap; // Heightマップ

[numthreads(8,8,1)]
void CSMain (uint3 id : SV_DispatchThreadID)
{
    // Heightマップの差分
    float dfx = (HeightMap[id.xy + uint2(1, 0)].r - HeightMap[id.xy + uint2(-1, 0)].r);
    float dfy = (HeightMap[id.xy + uint2(0, 1)].r - HeightMap[id.xy + uint2(0, -1)].r);

    // 法線
    float3 n = float3(-dfx, -dfy, 2.0);
    n = normalize(n);

    // 範囲[-a,a]を[0,1]に変換してからテクスチャに書き込む
    float a = 0.02;
    n = (n / a + 1.0)  * 0.5;

    Result[id.xy] = float4(n, 1.0);
}

Compute Shader を実行する C#スクリプト

using UnityEngine;
using UnityEngine.UI;

public class ComputeNormal : MonoBehaviour
{
    [SerializeField] private ComputeShader shader; // 実行するComputeShader
    [SerializeField] private Texture _texture; // 入力画像
    [SerializeField] private RawImage targetImage; // RenderTextureを割り当てる対象のRawImage
    private RenderTexture _renderTexture;
    private int kernel;

    private void Start()
    {
        // RenderTexture作成
        _renderTexture = new RenderTexture(_texture.width, _texture.height, 0);
        _renderTexture.enableRandomWrite = true;
        _renderTexture.Create();

        // 実行したいカーネル(関数のようなもの)
        kernel = shader.FindKernel("CSMain");

        // ComputeShaderへデータを渡す
        shader.SetTexture(kernel, "HeightMap", _texture); // 元となるテクスチャ
        shader.SetTexture(kernel, "Result", _renderTexture); // 書き込み先のテクスチャ

        // スレッドグループサイズの取得
        uint sizeX, sizeY, sizeZ;
        shader.GetKernelThreadGroupSizes(kernel, out sizeX, out sizeY, out sizeZ);

        shader.Dispatch(kernel, _texture.width / (int)sizeX, _texture.height / (int)sizeY, 1 / (int)sizeZ);

        targetImage.texture = _renderTexture;
    }
}

実行結果

f:id:r-ngtm:20210120000231p:plain — 実行結果 (1024x1024のハイトマップからノーマルマップを計算)

はじめに

アカデミーの流れ

アカデミー開始以前

書類選考 (2021年12月)

面接 (1月)

選考通過 (1月末)

教材が届く (2月)

講義について

講義の流れ

最終課題デモ

懇親会 (2回)

井戸端

制作物発表会 (最終課題)

作品

アカデミーで得たもの

グラフィックスの根幹にあるものへの理解が深まった

絵作りの楽しさを知ることができた

最終課題で得られるものが多かった

グラフィックス技術資料を読むことへの心理的な抵抗が減った

グラフィックスの引き出しが増えた

受講生とのつながりができた

FrameDebuggerと仲良くなった

Slack上で話題に上がったシェーダーやツール

アカデミーを終えてみて

CyberAgentさんについて

はじめに

本書の特徴

特徴① : ノードの解説

サンプルページ

特徴② : 豊富な作例

特徴③ : サンプルプロジェクト

環境

はじめに

作り方

投影点の座標の求め方

長さdの導出

Houdiniで実装する

Grid

PolyExtrude

Attribute Wrangle

完成

点光源の位置

モデルの位置

関連書籍

はじめに

目次

環境

市松模様の作り方

XORについて

シェーダーグラフ実装

シマシマを作る

結果

ShaderGraphにXOR演算は無い

方法1 : Abs を利用したXOR

方法2 : X・(1 - Z) + (1 - X)・Z

方法3 : Moduloを利用したXOR

結果

はじめに

環境

シーンに光源を置いてみる

シャドウマップ

シャドウマップのベイク

シャドウマップを利用した影の判定

FrameDebugger で シャドウマップを見てみる

シャドウマップ

参考

おまけ : シャドウマップの実装場所

Shadows.hlsl

Lighting.hlsl

はじめに

環境

問題

答え

Linearワークフロー

sRGBテクスチャが画面に表示されるまで (Linearワークフロー)

sRGBテクスチャとLinearテクスチャの切り替え

Linearテクスチャが画面に表示されるまで (Linearワークフロー)

Linearワークフロー と Gammaワークフローの切り替え

Gammaワークフロー

テクスチャが画面に表示されるまで (Gammaワークフロー)

FrameDebugger でシャドウマップを見てみる

Linearワークフローと Gammaワークフローの切り替え
